現在，各種光電開關在自動監測、自動控制、自動計數等生產領域得到了廣泛的應用。在實際生產維修當中，根據光電開關的工作原理，利用兩只萬用表，對槽型光電開關的好壞進行快速判別。現以電動繞線機上計數用的槽型光電開關為例(也有稱為“凹型光電開關的)，將測試方法介紹給大家。

　　先把萬用表撥在R&TImes;100擋，兩表筆分別測C、E的正、反向電阻應為無窮大，否則已損壞或性能變差。再把黑表筆搭在C腳，紅表筆搭在E腳，然后把另一只萬用表撥在R&TImes;1擋，其黑表筆搭在A腳，紅表筆搭在K腳，利用萬用表內部電池電壓使光電發射管工作，此時C、E腳的電阻值馬上降為較小值。拿掉A、K腳表筆，C、E腳電阻值馬上恢復為無窮大。

　　如果把黑表筆搭在K腳，紅表筆搭在A腳，則C、E無窮大電阻值不變，即可判斷槽型光電開關基本正常。把搭A(yù)、K腳的萬用表撥到R&TImes;lO或R&TImes;100擋時，C、E腳的導通電阻值將逐步增大，這主要是隨著萬用表電阻擋位的增大，其電阻擋“輸出”的工作電流也隨著下降，使流過光電發射管的電流變小，發射紅外線能力變?nèi)?，光電接收管的?dǎo)通電阻也隨著增大，可進一步證明光電開關正常。需要說明：如一只采用指針式萬用表，另一只采用數字式萬用表，測試時應把數字式萬用表接C、E腳，指針式萬用表接A、K腳。這是由于數字式萬用表的二極管擋或電阻擋只能提供微小的電流，不足以使光電開關中的發射管正常工作。

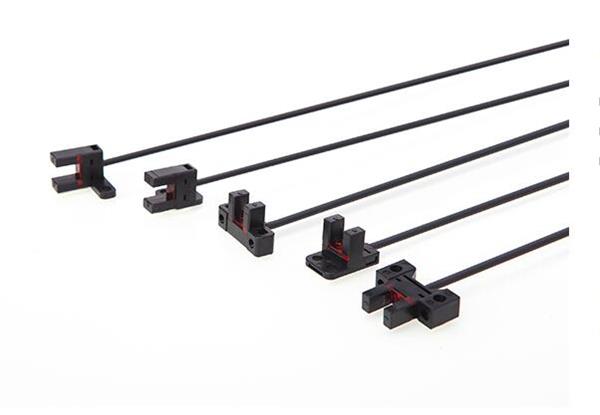

　　在實際應用當中，光電開關的大小和形狀因使用場合、用途的不同而干差萬別。槽型光電開關通常是標準的凹字形結構，其光電發射管和接收管分別位于凹形槽的兩邊，并形成一光軸。當被檢測物體經過凹形槽并阻斷光軸時，光電開關就產生了檢測到的開關信號。槽型光電開關關安全可靠，適合檢測高速變化的生產監測場所。
