光纖傳感器是把發射器發出的光線用光導纖維引導到檢測點，再把檢測到的光信號用光纖引導到接收器來實現檢測的。對于初接觸光纖傳感器的朋友大多都不知道該如何調試使用，下面，霍盾電子給大家介紹光纖傳感器的調試使用方法。





　　1、 基本組成

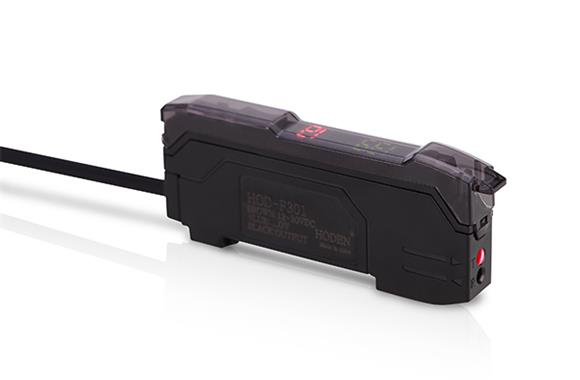

　　光纖傳感器外觀基本由以下幾部分組成，從左到右依次為：

　　(1) SET鍵，此按鈕可用于敏感度設定。本傳感器的基本原理為：通過光纖探頭對不同介質折射率的感應，從而獲得數字信號，顯示在屏幕上，通過顯示數值的大小與設定靈敏值的比較發送開關量。

　　( 2) 指示燈，此燈在傳感器有信號輸出時發生亮滅變化。

　　(3) “設定靈敏值”，在屏幕上顯示為綠色，表明當前設定的靈敏值。當探頭采集到的數值變化至此數值時，傳感器產生信號。

　　(4) “當前靈敏值”， 在屏幕上顯示為紅色，顯示傳感器當前采集的數值。

　　(5) “選擇按鈕”，及左右箭頭，可以實現各種功能的選擇，相當于翻頁鍵

　　(6) “模式選擇按鈕”，此按鈕可用于設定不同的工作模式。

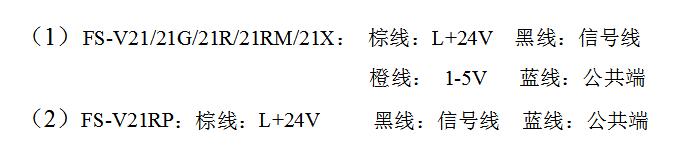

　　2、 接線方法



　　3、靈敏度校準

　　(1) 全自動校準： 在工件進入探頭的靈敏區域時，按住“SET”鍵不放，保持3 秒，靈敏值將會被設定，顯示為綠色

　　(2) 兩點校準： 在工件未進入靈敏區域時，按住“SET”鍵保持三秒，有一個敏感值被記憶，然后將工件放置在敏感區域，按下“SET”鍵保持三秒，另一個敏感值被記憶，當敏感值從一個值變化為另一值時，傳感器產生電平變化。

　　(3)一般校準： 也可以通過按“選擇按鈕”，及左右鍵來增減敏感度的設定值。

　　(4) 位置校準： 在工件未進入靈敏區域時，按住“SET”鍵保持

　　三秒，然后將工件放置在離探頭一定距離，按下“SET”鍵保持

　　三秒，一個敏感值被記憶，當工件每次到達此位置時，傳感器產生電平變化。

　　4、常開常閉設定

　　按下光纖傳感器最右側的開關選擇按鈕，可以選擇，內部開關為常閉還是常開。
